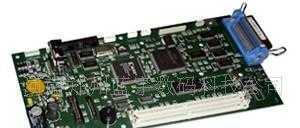

国产750写真机小车板主板解析与常见故障维修指南

在国产写真机的核心部件中，750系列写真机的小车板主板扮演着至关重要的角色。作为控制喷头移动、数据传输和喷墨指令的关键枢纽，其性能与稳定性直接决定了整机的打印精度与工作效率。世界工厂网等中国产品信息库汇集了众多相关产品与技术信息，为行业用户提供了重要的采购与维修参考。

一、小车板主板的核心功能与重要性

小车板主板，通常安装于写真机打印小车内部，是连接机器主控板与喷头的“桥梁”。其主要职责包括：

1. 指令接收与解析：接收来自主控板的打印数据和运动指令。
2. 喷头驱动与控制：精确控制各色喷头的点火时序和墨滴喷射。
3. 小车电机驱动：控制打印小车在导轨上的精确定位与高速往复运动。
4. 传感器信号处理：处理光栅、原点等传感器的反馈信号，实现闭环控制。

一块优质、兼容性好的主板是保证写真机持续稳定出图、减少飞墨、断墨等现象的基础。

二、常见故障现象与初步诊断

小车板主板故障通常会导致以下现象：

• 整车无反应或乱跑：小车不受控制，无法正常归位或移动。
• 喷头不喷墨或部分颜色不出：主板未能正确驱动喷头。
• 出现规律性竖线或断线：数据传输至喷头的过程中出现错误。
• 报错特定主板或小车板相关错误代码（具体代码因机器品牌而异）。

出现上述问题时，在排查喷头、线路连接问题后，应重点怀疑小车板主板。

三、维修要点与注意事项

1. 维修前准备：
- 安全第一：务必切断设备总电源，并释放静电。

• 备件查询：可通过如世界工厂网等平台，根据写真机型号（如“750写真机小车板”）搜索匹配的替换主板或维修元件。

• 工具准备：万用表、烙铁、热风枪、螺丝刀套件等。

2. 常见维修步骤：
- 外观检查：观察主板是否有明显的烧毁痕迹（芯片、电容、线路）、虚焊或腐蚀。

• 元件检测：重点检查板上的保险丝、功率管（MOS管）、驱动芯片、晶振及各类接口是否完好。使用万用表测量关键点的对地阻值及供电电压是否正常。

• 更换与焊接：对于损坏的独立元件（如电容、MOS管），可尝试更换。更换时需注意元件型号、极性及焊接温度，避免损坏PCB板。

• 固件问题：少数情况下可能是主板固件丢失或出错，需联系供应商获取固件进行刷写。

3. 更换主板：
若主板核心芯片损坏或维修成本过高，直接更换整板是更高效的选择。购买时需确认：

• 型号完全匹配：与原有主板型号一致，或供应商明确告知兼容您的写真机型号。

• 接口与排线一致：确保新板的喷头接口、电机接口、传感器接口与原装一致。

• 安装与测试：安装牢固后，先不接喷头，通电测试小车运行和自检是否正常，无误后再连接喷头进行测试打印。

四、维护建议与采购渠道

• 日常维护：保持设备环境清洁干燥，定期清理小车板及接口处的灰尘墨水，防止短路。
• 采购建议：在选购替换主板时，除了世界工厂网这类综合性信息平台，也应优先考虑原设备制造商（OEM）或信誉良好的专业配件商，确保产品质量和技术支持。

理解和掌握国产750写真机小车板主板的工作原理与维修知识，能有效降低设备停机时间，保障生产顺利进行。在维修和采购过程中，善用行业信息平台，结合实践经验，是维护设备高效运行的关键。
